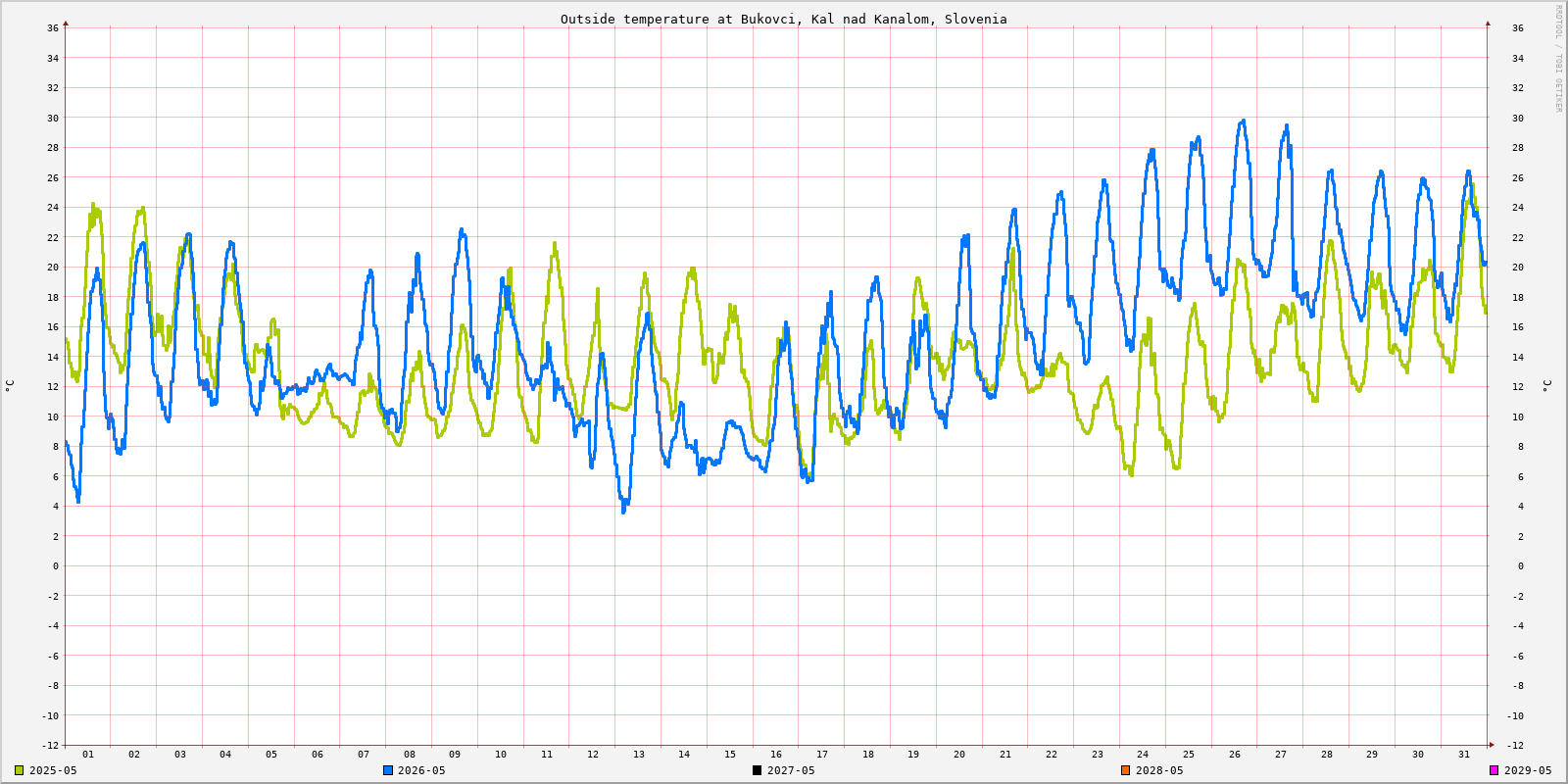

-0.94 °C ob 03:39 ( Sat, 07 Dec 2024 03:39:01 +0100) Lokacija: maps.google.com | geopedia.si | zemljevid.najdi.si
Vremenska postaja Okroglo (oddaljenost 1,5km)
Na usmerjevalnik
WRT54GL
je preko
VMESNIKA RX,TX(3.3v)-->1-wire
priklopljen s 3-žilno povezavo do senzorja temperature
DS18B20
Za povezavo vmesnika in senzorja uporabljam UTP( GND-modra, DQ-modra/bela, Vdd(+3.3V)-rjava)
Na usmerjevalnik je naložen
OpenWrt
(Linux),dodatno so naloženi
digitemp_DS9097 - branje senzorja ntpclient - sinhronizacija ure rrdtool1 in rrdcgi1 - baza in grafi wput - pošiljanje spletne strani po ftp
DS18B20
Link
DS9490R
Link
Raspberry Pi 4 Model B 4GB RAM
Link
Micro SD 32 GB
Raspberry Pi OS
Link
+---------------+ +-----------+ | OW|3--\ +----BR-----3|Vdd | USB--| DS9490R | \--BL/WH---|----BL/WH--2|DQ DS18B20| | GND_OW|4------BL------+----BL-----1|GND | +---------------+ +-----------+ BR ---- BROWN BL/WH - BLUE/WHITE BL ---- BLUE
Jadransko morje Koper graf za 7 dni
