Vremenska postaja Bukovci 590m n.v.

21.75 °C ob 19:06 ( Sun, 28 May 2023 19:06:01 +0200) Lokacija: maps.google.com | geopedia.si | zemljevid.najdi.si

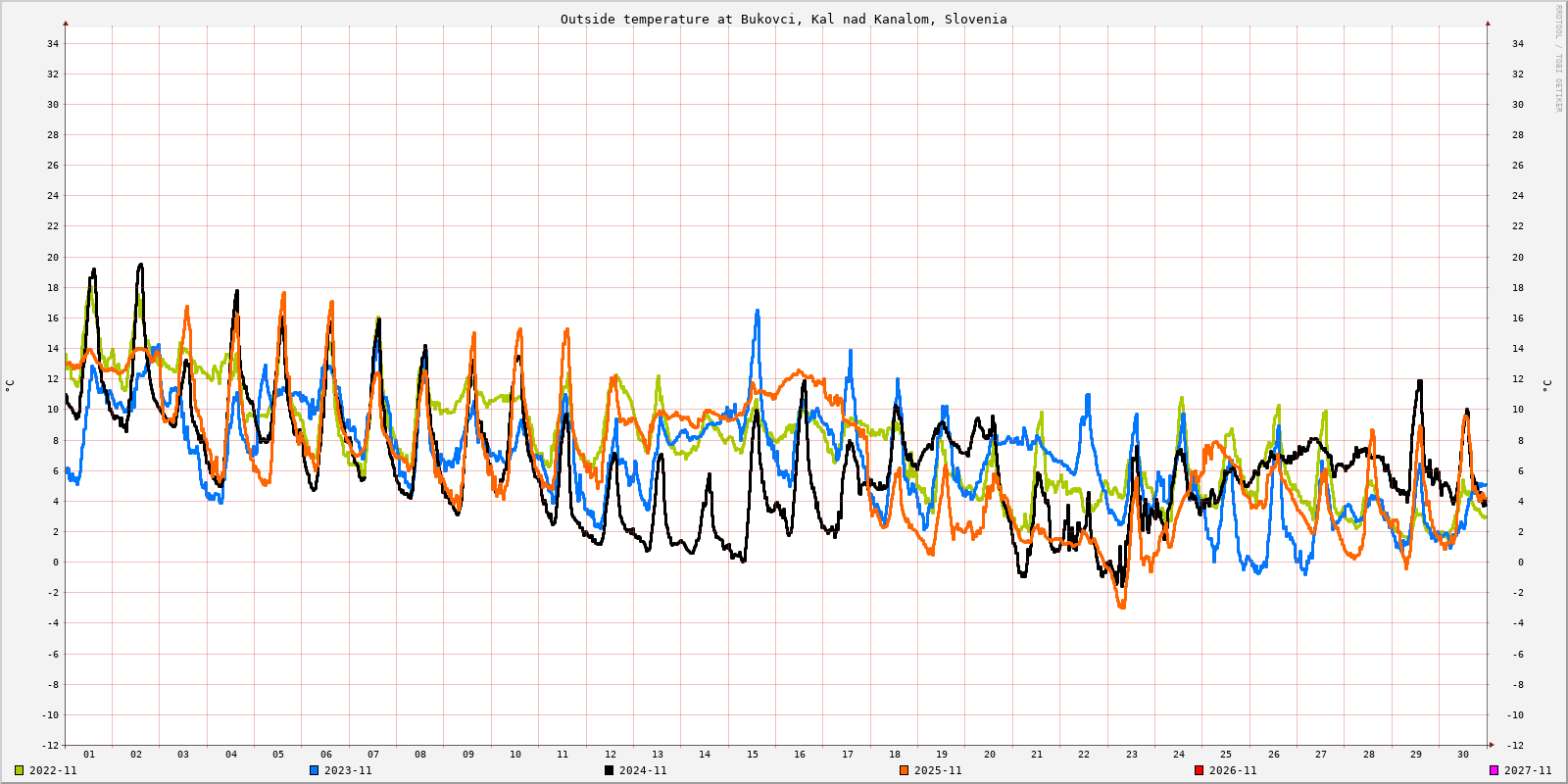

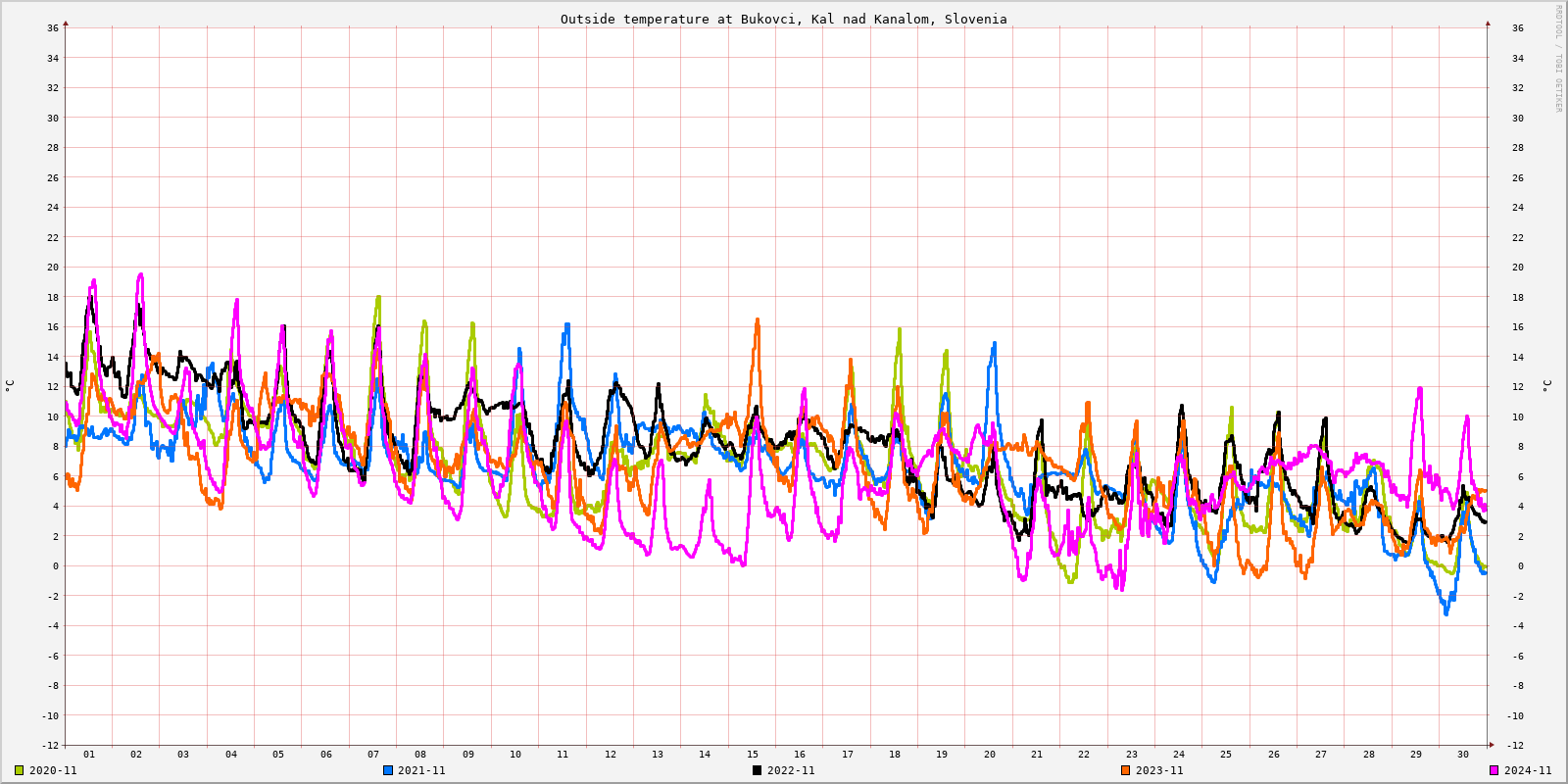

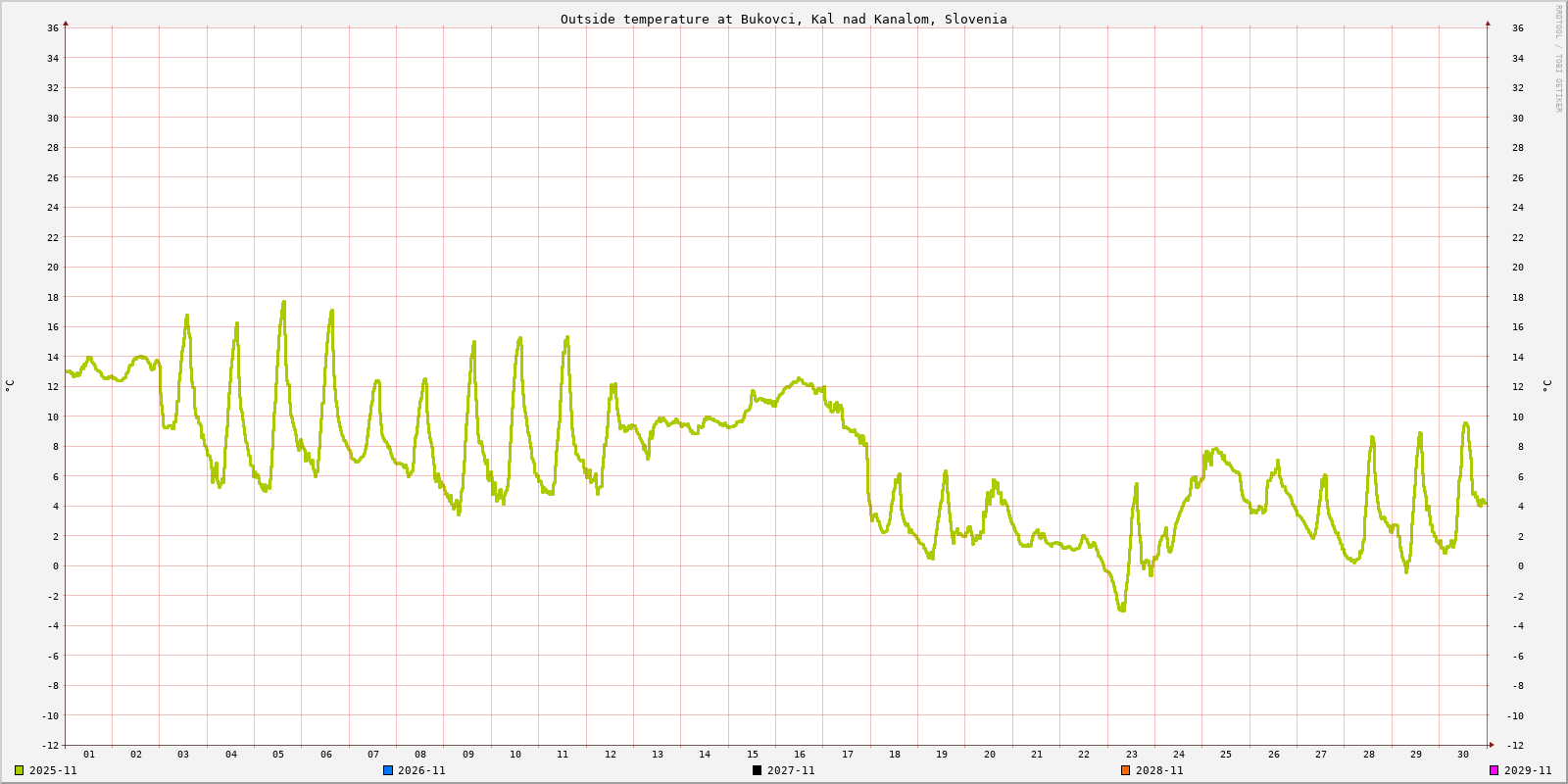

Arhiv (od 7.3.2010)

Januar | Februar | Marec | April | Maj | Junij | Julij | August | September | Oktober | November | December

11 Vremenske postaje v bližini

Vremenska postaja Okroglo (oddaljenost 1,5km) ( maps.google.com | geopedia.si )

Vremenska postaja Levpa (oddaljenost 3,5km) ( maps.google.com | geopedia.si )

Merilna oprema od 7.3.2010 do 16.5.2020

Na usmerjevalnik WRT54GL je preko VMESNIKA RX,TX(3.3v)-->1-wire priklopljen s 3-žilno povezavo do senzorja temperature DS18B20
Za povezavo vmesnika in senzorja uporabljam UTP( GND-modra, DQ-modra/bela, Vdd(+3.3V)-rjava)

Na usmerjevalnik je naložen OpenWrt (Linux),dodatno so naloženi

digitemp_DS9097     - branje senzorja
ntpclient           - sinhronizacija ure
rrdtool1 in rrdcgi1 - baza in grafi
wput                - pošiljanje spletne strani po ftp

Povezava DS18B20 z WRT54GL

DigiTemp

Merilna oprema od 16.5.2020

DS18B20 Link
DS9490R Link
Raspberry Pi 4 Model B 4GB RAM Link
Micro SD 16 GB
OS Linux Raspbian Link

     +---------------+                            +-----------+
     |             OW|3--\           +----BR-----3|Vdd        |
USB--| DS9490R       |    \--BL/WH---|----BL/WH--2|DQ  DS18B20|
     |         GND_OW|4------BL------+----BL-----1|GND        |
     +---------------+                            +-----------+

BR ---- BROWN
BL/WH - BLUE/WHITE
BL ---- BLUE

Povezave
